850nm vagy 940nm? A megfelelő közeli{2}}infravörös LED-hullámhossz kiválasztása

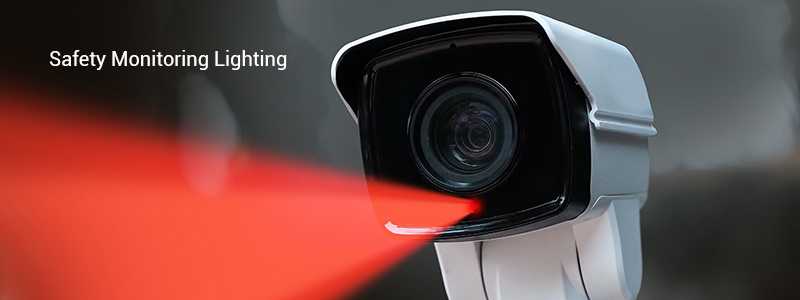

Késő este, amikor egy biztonsági kamera infravörös megvilágítóját nézi, elgondolkozott már azon, hogy egyesek miért bocsátanak ki halvány vörös fényt, míg mások teljesen láthatatlanok maradnak? Vagy egy orvosi rehabilitációs eszköz tervezése során úgy érezte, hogy túlterheli a szállító listájaközeli -infravörös LEDhullámhossza-730 nm és 1400 nm között-, és nem tudja, hol kezdje? Ez nem csak a „látható” és a „láthatatlan” egyszerű kérdése. Ez egy precíz tudomány, amely a hogyanon múlikközeli -infravörös fény hullámhosszainkölcsönhatásba lépnek az anyaggal. A rossz hullámhossz kiválasztása a legjobb esetben is csökkentheti a termék hatékonyságát, legrosszabb esetben pedig az egész alkalmazás kudarcát okozhatja. Ez a cikk átvágja a zűrzavart, és kitér a különféle alapvető különbségekreközeli -infravörös LED-hullámhosszak, és egyértelmű "hullámhossz-kiválasztási térképet" biztosítunk.
Közeli-infravörös fény: a láthatatlan „több{1}} eszköz”
Közeli infravörös (NIR) fényelektromágneses sugárzás, amelynek hullámhossza a látható fény és a közepes -infravörös fény között van, jellemzően 700 nm és 2500 nm között. Népszerűsége az orvosi, ipari, mezőgazdasági és biztonsági területeken három egyedi előnyből fakad:
Mély behatolás: A látható fénynél mélyebben képes behatolni a biológiai szövetekbe vagy bizonyos anyagokba.
Alacsony termikus terhelés: A távoli-infravörös fénnyel ellentétben, amely jelentős hőt termel, a NIR elsősorban nem-hőhatásokon keresztül működik, így ideális hosszan tartó biológiai besugárzáshoz.
Ujjlenyomat-spektrum: Sok anyag (például víz, hemoglobin, zsír) egyedi abszorpciós csúcsokkal rendelkezik a NIR-sávban, így hatékony eszköz a roncsolásmentes vizsgálatokhoz.
Ennek az "eszköztárnak" azonban vannak finomabb felosztásai. Az anyaggal való lényegesen eltérő kölcsönhatások alapján a NIR-spektrum két kulcsfontosságú al-tartományra oszlik, amelyek képességei és céljai jelentősen eltérőek.
Rövid-hullámú NIR kontra hosszú-hullámú NIR
| Jellegzetes | Rövid-hullámú NIR (SW-NIR) | Hosszú{0}}hullámú NIR (LW-NIR) |
|---|---|---|
| Hullámhossz tartomány | 700–1400 nm (tipikusan magában foglalja a NIR-A-t) | 1400–2500 nm (általában magában foglalja a NIR-B-t és az IR-C egy részét) |
| Vízfelvétel | Gyenge felszívódás. A fotonok elsősorban a szövetekben szóródnak szét, lehetővé téve a mély behatolást (akár több centiméterig). | Erős felszívódás. A fotonenergiát a vízmolekulák könnyen felfogják, ami nagyon sekély behatolást eredményez (általában<1 mm). |
| Core Strength | Biológiai szövetbehatolás, nem{0}}invazív képalkotás/terápia, éjjellátó megvilágítás. | Anyagösszetétel elemzés, nedvességérzékelés, kémiai érzékelés. |
| Tipikus alkalmazások | Orvosbiológiai: Fényterápia (pl.850 nm-es NIR LED-ekgyulladáscsökkentő-), agyi képalkotás, pulzoximéterek. Biztonság és ipar: 940nm láthatatlan éjjellátó, arcfelismerés. Mezőgazdaság: A termés állapotának figyelése (a "piros él" sáv használatával). |
Ipari Ellenőrzés: Nedvességtartalom kimutatása a termékekben (pl. szemek), műanyag válogatás (PET vs. PVC). Laboratóriumi elemzés: Gyógyszerészeti minőségellenőrzés, összetétel mennyiségi meghatározása. Távérzékelés: Ásványkutatás, növényzet biokémiai elemzése. |
| Közös fényforrás | NIR LED-ek, lézerdiódák (pl. 808nm, 980nm). Viszonylag alacsonyabb költség, kiforrott technológia. | Often requires higher-power halogen lamps or specialty lasers. LEDs are less efficient and more costly at longer wavelengths (>1400 nm). |
| Láthatóság az emberi szem számára | A ~780 nm alatti hullámhosszak sötétvörösnek tűnnek; A 850 nm-en halványan világíthat a teljes sötétségben; A 940 nm teljesen láthatatlan. | Teljesen láthatatlan. |
Dióhéjban: Ha akarodbehatolvalamit (például bőrt vagy szövetet), hogy megnézze vagy kezelje a belsejét, válasszonRövid{0}}hullámú NIR. Ha akarodelemeznivalaminek az összetétele (főleg a víztartalma), amire szüksége vanHosszú{0}}hullámú NIR.
Hogyan határozza meg a hullámhossz a sorsot
Miért vezethet néhány nanométeres különbség egészen más alkalmazásokhoz? A kulcs a fotonenergia és az anyag belső molekuláris rezgései közötti "rezonancia" összefüggésben rejlik.
A behatolási mélység fizikája: Biológiai szövetekben,Rövid{0}}hullámú NIRfény (főleg a 700-900nm-es "terápiás ablakban") sokkal több szórással találkozik, mint abszorpcióval. A fotonok flipperként ugrálnak a ködben, lehetővé téve számukra, hogy elérjék a mély szöveteket. Ahogy a hullámhossz felé tolódikHosszú{0}}hullámú NIR, a fotonenergia egyre jobban illeszkedik a vízmolekulákban lévő O-H-kötések rezgési energiaszintjéhez (felhang és kombinációs sávok), ami erős abszorpcióhoz vezet. A fényenergia gyorsan hővé alakul, és nem tud mélyen behatolni.
Az abszorpciós spektrumok "ujjlenyomata".: A különböző anyagok egyedi abszorpciós "ujjlenyomatai" vannak a NIR régióban. Például a hemoglobin abszorpciós völgye közel 760 nm, a zsír jellemző abszorpciója 920-930 nm, a víz pedig erős abszorpciós csúcsokkal rendelkezik 970 nm, 1450 és 1940 nm között. Ezért kiválasztva afajlagos hullámhosszúságú NIR fényforrásolyan, mintha azt választaná, hogy akonkrét célanyag.
A "látás" rés a szemek és az érzékelők között: 780 nm az emberi látás elméleti határa. Ez alatt a LED-ek pirosan jelennek meg. Noha a 850 nm-es LED-ek láthatatlanok, emissziós spektrumuk vége a CMOS/CCD érzékelők nagy érzékenységi tartományába eshet, és maga a félvezető anyag is rendkívül halvány, látható fényt bocsáthat ki a koromsötétben, ami felfedheti helyzetét. A 940 nm-es fény fotonenergiája teljesen kívül esik mind a szilícium-alapú érzékelők, mind az emberi szem érzékenységi tartományán, ami valódi „lopakodást” valósít meg, ami kritikus a biztonság szempontjából.
Hogyan válasszuk ki a tökéletes hullámhosszt projektünkhöz
A 730 nm-től 1400 nm-ig terjedő számos lehetőséggel szembesülve kövesse ezt a három lépést-, hogy elkerülje a találgatásokat:
1. lépés: Határozza meg alapvető célját – „Behatolás” vagy „Elemzés”?
Behatolás/Képalkotás/terápia: pl. orvosi fényterápia, agyi képalkotás, éjjellátó megfigyelés. → FókuszbanRövid{0}}hullámú NIR.
Összetétel érzékelése/észlelése: pl. nedvességmérés, műanyag válogatás, vércukorszint monitorozás. → Megköveteli a célanyag jellemző abszorpciós csúcsainak elemzését, ami magában foglalhatjaRövid{0}}hullámvagyHosszú{0}}hullámú NIR.
2. lépés: Finoman-hangolt választás a rövid-hullámú NIR-en belül (a gyakori beállítások használatával)
850 nm vs . 940nm: Ez a leggyakoribb dilemma.
Válasszon850 nmamikor szüksége vannagyobb foton kimeneti hatásfok(nagyobb optikai teljesítmény ugyanahhoz az elektromos bemenethez),kissé mélyebb szöveti behatolás(kevésbé szórásos), és ne bánja az esetleges halvány vörös fényt (a legtöbb orvosi/ipari felhasználásnál irreleváns). Ez egy olyan sáv is, ahol sok szilícium{1}}alapú fotodetektor nagyobb érzékenységgel rendelkezik.
Válasszon940 nmamikorabszolút elrejtésa legfontosabb prioritás (pl. csúcsminőségű -biztonság, rejtett megfigyelés), vagy ha az alkalmazás jelentős környezeti fényzajjal rendelkezik (940 nm-t kevésbé zavarja a napfény). A víz is erősebben felszívja, így bizonyos bioszenzoros alkalmazásoknál előnyt jelent.
3. lépés: Fontolja meg a több-hullámhosszú szinergiát a nyerő él érdekében
Egyetlen hullámhossz néha elégtelen lehet. A legkorszerűbb-alkalmazások bevezetése folyamatban vantöbb-hullámhosszú NIR szinergikus terápia strategies for a "1+1>2" hatás:

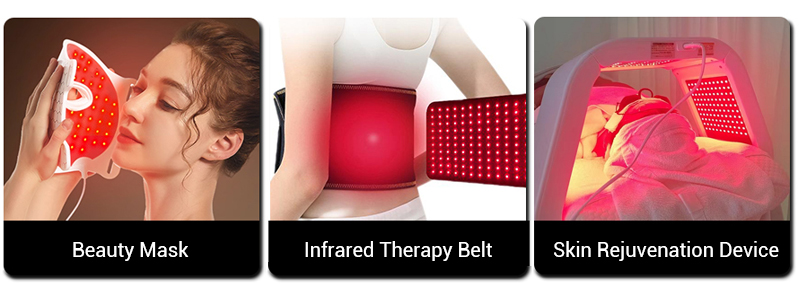

660 nm (piros) + 850 nm (NIR): Klasszikus kombináció. A vörös fény a felületes rétegekre hat, elősegítve a sejtaktivitást; A 850 nm-es NIR mélyebbre hatol, javítja a vérkeringést és csökkenti a gyulladást. Széles körben használják a sport helyreállításában és a sebgyógyításban.
810 nm + 980 nm: 810 nm specifikus affinitással rendelkezik az idegszövethez, elősegítve a helyreállítást; A 980 nm-t erősen elnyeli a víz, enyhe termikus hatást keltve, amely javítja a mikrokeringést. Kombináltan mély neuropátiás fájdalom kezelésére használhatók.
Gyakorlati megfontolások
Biztonság: A NIR fény általában biztonságos, de nagy teljesítménysűrűség esetén óvatosság szükséges. A hosszú-hullámú NIR az erős vízfelvétel miatt nagyobb valószínűséggel okoz felületi hőfelhalmozódást. Minden emberi használatra szánt eszköznek szigorúan meg kell felelnie a biztonsági szabványoknak (pl. IEC 62471).
Költségmegfontolások: Minél hosszabb a hullámhossz, annál nehezebb a LED gyártása, és az elektromos -optikai átalakítás hatékonysága jellemzően csökken, ami az árak exponenciális emelkedését okozza. Egy szabványos 850 nm-es LED csak néhány centbe kerülhet, míg egy nagy teljesítményű 1450 nm-es LED több tíz dollárba kerülhet. Ezt a tervezés és a költségvetés tervezése során mérlegelni kell.
GYIK
1. K: Azt mondják, hogy a 940 nm láthatatlan, akkor miért tűnik úgy, hogy egyes 940 nm-es LED termékek még mindig rendkívül halvány vörösen világítanak a sötétben?
A: Az eredeti 940 nm-es fotonok teljesen láthatatlanok az emberi szem számára. Az észlelhető halvány vörös izzás nagy valószínűséggel két forrásból származik: 1) a belső fény visszaverődése vagy fluoreszcenciája a LED chip csomagolóanyaga által bizonyos szögekben, vagy 2) fényszivárgás más jelzőlámpákból vagy nagyon gyenge látható fény a meghajtó áramkörből. A jó minőségű-940 nm-es LED-nek semmilyen körülmények között nem szabad látható fényszivárgása. Ez a jelenség alapvetően különbözik az esetétől850 nm-es NIR LED-ek, amelyeket kamerák rögzíthetnek, vagy a spektrális "farkuk" miatt elenyésző látható emissziót produkálnak.
2. K: Hogyan észlelhetem vagy ellenőrizhetem, hogy egy teljesen láthatatlan NIR LED (például 940 nm) működik-e?
A: A legkényelmesebb módszer az okostelefon kamerája használata. A legtöbb okostelefon-kamera CMOS-érzékelői érzékenyek a NIR-fényre (bár a szűrők általában tompítják). Irányítsa telefonja kameráját a megvilágított 940 nm-es LED-re, és általában egy fényes fehér vagy lilás{3}}fehér folt jelenik meg a képernyőn. A professzionálisabb módszer egy NIR fotodetektor vagy spektrométer használata.Soha ne nézzen közvetlenül a potenciálisan nagy{0}}teljesítményű infravörös fényforrásokba.
3. K: Az orvosbiológiai alkalmazásokban a terápiás ablakban a 810 nm-es és a 830 nm-es tartományt is "arany hullámhossznak" nevezik. Mi a különbség, és hogyan válasszak?
A: Mind a 810 nm, mind a 830 nm rendkívül hatékony terápiás hullámhossz, hasonló behatolási mélységgel. A fő különbség abban rejlik, hogy kissé eltérő módon illeszkednek a citokróm-c-oxidáz, a sejtes mitokondriumok (a sejt erőműve) kulcsenzimének abszorpciós csúcsaihoz. Egyes tanulmányok azt sugallják810 nmvalamivel jobb specifitású lehet az idegszövet stimulálására és helyreállítására, ezért szélesebb körű alkalmazása a neurorehabilitációban és a fogászatban.830 nmgyulladáscsökkentő és fájdalomcsillapító hatásai miatt-nagyon jól alátámasztják a klinikai kutatások. A gyakorlatban ez a különbség kisebb lehet, mint az egyéni variabilitás és a kezelési protokoll egyéb változói. Gyakran sokkal fontosabb, hogy az eszköz elegendő és egyenletes energiasűrűséget biztosítson. Kiválasztásakor prioritást adjon a hullámhosszoknak az Ön konkrét célállapotának megfelelő klinikai szakirodalom alapján.
Jegyzetek és források:
A NIR "terápiás ablak" (700-900 nm) szövetoptikai tulajdonságai TJ Farrell és munkatársai klasszikus kutatásain alapulnak, amelyek elmagyarázzák, hogy a szórás hogyan uralja az abszorpciót ebben a sávban, lehetővé téve a mély behatolást.
A víz és a biomolekulák jellemző abszorpciós spektrumai a NIR-ben megtalálhatók a NIST Molecular Spectroscopic Database vagy aA közeli{0}}infravörös elemzés kézikönyve.
A több{0}}hullámhosszú fotobiomoduláció (pl. 660 nm+850nm) szinergikus hatásaival kapcsolatos kutatások megtalálhatók Hamblin MR és munkatársai áttekintő cikkeiben, amelyeket olyan folyóiratokban tettek közzé, mint pl.Fotomedicina és lézersebészet, részletezi a különböző hullámhosszúságú mechanizmusokat, amelyek különböző sejtkomponenseket céloznak meg.
A különböző NIR-hullámhosszúságú (850 nm vs 940 nm) rejtettség elemzése a szilícium{2}}alapú CMOS-érzékelők spektrális válaszgörbéjén (Quantum Efficiency Curve) alapul, amely általában 940 nm körüli érzékenységet mutat a 850 nm-hez képest.
