Útmutató a kettős végű-T8 LED-csövek közvetlen bekötéséhez
A hagyományos fluoreszkáló világítás kétvégű-T8 LED-csövekre való lecserélése hatékony módja az energiahatékonyság és a fényminőség javításának. A "plug-and-play" verziókkal ellentétben a közvetlen-vezetékes (vagy előtét-bypass) modelleknél a meglévő lámpatest végleges módosítására van szükség. Ez az útmutató világos, lépésről lépésre áttekintést nyújt a folyamatról.
Fontos előzetes megfontolások
A munka megkezdése előtt fontos megérteni a következőket:
Első a biztonság:A munka megkezdése előtt mindig győződjön meg arról, hogy a lámpatest hálózati tápellátása le van kapcsolva a megszakítónál.
Cső típusa:Erősítse meg, hogy rendelkezikközvetlen{0}}vezetékesvagyballaszt{0}}kerülőútkétvégű -LED-csövek. Ezek nem kompatibilisek a meglévő fluoreszkáló előtétekkel.
Sírkövek:Kétvégű{0}}LED-csövek szükségeseknem{0}}söntött sírkövek(a csővégeket tartó foglalatok). A gyorsindítású fluoreszkáló lámpatestekben gyakran előforduló söntött sírkövek egyetlen elektromos utat biztosítanak mindkét érintkezőn. A nem-söntött sírkövek két különálló, független utat biztosítanak. A legtöbb közvetlen-vezetékes telepítésnél a söntött sírköveket nem-söntölt változatokra kell cserélni.
Szakmai tanácsok:Ha nem biztos a folyamat bármely részében, vagy nincs tapasztalata az elektromos munkákkal kapcsolatban, erősen ajánlott szakképzett villanyszerelő tanácsát kérni.

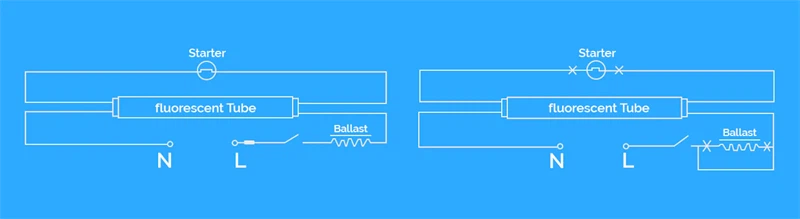

Áttekintés: Közvetlen{0}}Vezetékes és fluoreszkáló működés
Egy szabványos fluoreszkáló lámpatestben a teljesítmény egy előtéten keresztül áramlik, amely szabályozza a csövek áramát. Közvetlen-vezetékes LED-es telepítés esetén ezt az előtétet eltávolítja, és a hálózati feszültséget közvetlenül a csőaljzatokhoz kell vezetni.
A kétvégű{0}}csövekkel szembeni fő különbség az, hogy hogyan kapják az áramot:
Egy{0}}végű csövek:Ugyanarról a végről fogadja a vezetékes (meleg) és a semleges csatlakozásokat.
Kettős{0}}végű csövek:Fogja meg a vezetékes (forró) csatlakozást az egyik végén, és a nullacsatlakozást a másikon.
Telepítési útmutató
1. lépés: Készítse elő a rögzítést és azonosítsa az alkatrészeket
Kapcsolja ki az áramellátást a megszakítónál, és ellenőrizze, hogy ki van-e kapcsolva.
Távolítsa el a régi fénycsöveket és a szerelvény fedelét, hogy hozzáférjen a belső vezetékekhez.
Azonosítsa az előtétet, a sírköveket és a hálózati tápkábeleket (jellemzően fekete a vonalhoz és fehér a semlegeshez).
2. lépés: Távolítsa el a régi ballasztot
Drótvágók segítségével óvatosan vágja el az előtétet a sírkövekkel és a hálózati árammal összekötő vezetékeket. Vágja le a vezetékeket a lehető legközelebb az előtéthez.
Távolítsa el az előtétet a szerelvényből. Előfordulhat, hogy le kell csavarnia a tartókonzolról.
Fontos:A régi előtétet az elektronikai hulladékokra vonatkozó helyi előírásoknak megfelelően dobja ki.
3. lépés: Ellenőrizze vagy cserélje ki a sírköveket
Ellenőrizze, hogy az összes sírkő nincs-e{0}}söntve. Ha söntöttek, ki kell cserélni őket nem-söntölt változatokra.
Új sírkő felszereléséhez vezesse át a szerelvény vezetékeit a sírkő alján, csatlakoztassa őket a sírkő kivezetéseihez, és rögzítse a sírkövet a helyére.
4. lépés: Hozza létre az elektromos csatlakozásokat
A bekötési mód attól függ, hogy egyetlen csövet vagy több csövet szerel be egy szerelvénybe.
Egyetlen T8 LED-cső esetén:
Ehhez egyszerű soros csatlakozásra van szükség a lámpatesten belül.
Csatlakoztassa aVonal (fekete)vezetéket a hálózatról a sírkő egyik tűjéhezegyik végéta szerelvényről.
Csatlakoztassa aSemleges (fehér)vezetéket a hálózatról a sírkő egyik tűjéhez aellentétes végea szerelvényről.
Gondoskodjon arról, hogy minden csatlakozás biztonságos legyen drótanyákkal vagy{0}}betolható csatlakozókkal.

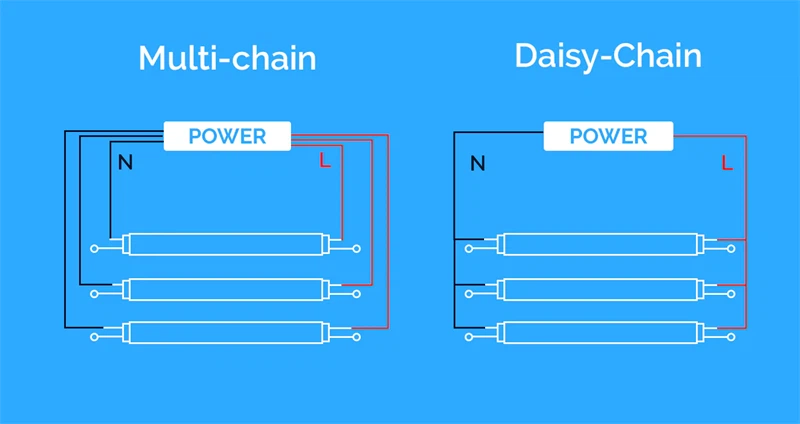

Több T8 LED cső esetén:
Több csövet kell csatlakoztatnipárhuzamos. Ez biztosítja, hogy ha az egyik cső meghibásodik, a többi tovább működjön. Két általános módszer létezik:
Több{0}}láncos módszer:
Vezessen külön pár vezetékes és nulla vezetéket a fő tápcsatlakozási ponttól az egyes sírkőkészletekig. Ez egy nagyon megbízható módszer, de több vezetéket is használhat.
Daisy{0}}Láncmódszer:
Ez egy hatékonyabb huzalozási technika.
Csatlakoztassa a Line vezetéket az első sírkőhöz a berendezés egyik oldalán. Ezután egy rövid áthidaló vezeték segítségével csatlakoztassa ugyanazon a sírkövön lévő második érintkezőt a következő sírkő első érintkezőjéhez, és így tovább.
Ismételje meg ezt a folyamatot a lámpatest másik oldalán lévő semleges vezetéknél.
Fontos biztonsági megjegyzés:A folyamat során ügyeljen arra, hogy a vonal és a nulla vezetékek soha ne érjenek egymáshoz, mert ez rövidzárlatot okoz.
5. lépés: Végső ellenőrzések és tesztelés
Miután minden csatlakozás biztonságos és szigetelt, óvatosan dugja be a vezetékeket a lámpatestbe, hogy megbizonyosodjon arról, hogy nem ütköznek a csövekkel.
Helyezze vissza a szerelvény fedelét.
Szerelje be az új dupla{0}}végű T8 LED-csöveket úgy, hogy beilleszti őket a sírkövekbe, és negyed-fordulattal rögzíti őket.
Állítsa vissza az áramellátást a megszakítón.
Kapcsolja be a szerelvényt. A LED-csöveknek azonnal világítaniuk kell, villogás vagy zümmögés nélkül, jelezve a sikeres telepítést.
Ha követi ezeket a lépéseket, sikeresen átalakíthatja fénycsöves lámpatesteit modern, energiahatékony -LED-s világításra. További információkért vagy konkrét termékkérdésekért olvassa el a gyártó útmutatásait, vagy forduljon egy világítástechnikai szakemberhez.
