A spektrum elsajátítása: a tervezés mögöttFehér/RGB kettős{0}}színpaneles alsófény-vezérlés és színhűség

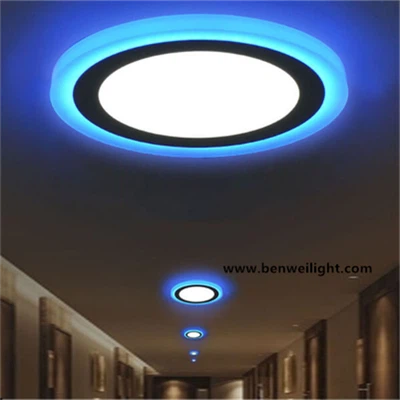

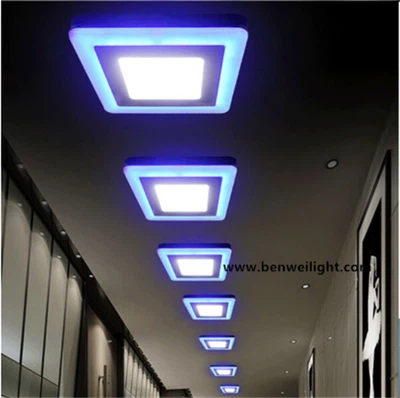

A fehér/RGB kétszínű{0}}paneles mélysugárzók a sokoldalúság csúcsát képviselik a modern világításban, zökkenőmentesen ötvözve a funkcionális megvilágítást a dinamikus hangulattal. A hangolható fehér fény (pl. 2700K-6500K) és az élénk RGB színek független vagy vegyes szabályozásának elérése, a kifogástalan színpontosság és egyenletes fénykibocsátás biztosítása mellett több területen is kifinomult tervezést igényel. Boncolgatjuk az intelligens lámpatestek tápellátását biztosító technológiát.
1. Architectural Foundation: Driver Topology & Control Logic
A fő kihívás abban rejlik, hogy egy lámpatesten belül két különálló fényforrást kell egymástól függetlenül kezelni: egy hangolható fehér LED-tömböt (jellemzően hideg fehér és meleg fehér chipeket kombinálva) és egy RGB LED-tömböt (piros, zöld, kék chipek). Ehhez kifinomult illesztőprogram-architektúrára van szükség:
Split{0}}Csatorna illesztőprogram chipek:Ez a legelterjedtebb és legrugalmasabb megközelítés a nagy teljesítményű mélysugárzókhoz{0}.
Szerkezet:Különálló, dedikált meghajtó áramköröket (csatornákat) használ a Tunable White (TW) tömbhöz és az RGB tömbhöz. Gyakran előfordul, hogy maga a TW-csatorna két alcsatornára{1}}oszlik a CW és WW LED-ek számára. Az RGB-csatornának három al-csatornája van (R, G, B).
Ellenőrzés:Minden csatorna/al{0}}csatorna független impulzusszélesség-modulációs (PWM) vagy állandó áramcsökkentési (CCR) jeleket kap egy központi mikrovezérlőtől (MCU). Ez lehetővé teszi a CW, WW, R, G és B elemek precíz, egyedi tompítását.
Előnyök:Valódi független vezérlést tesz lehetővé. A fehér fény zökkenőmentesen hangolható a CCT tartományban anélkül, hogy az RGB-t befolyásolná, és fordítva-. A keverési módok (pl. finom RGB árnyalat hozzáadása egy adott fehérhez) a megfelelő fehér és színes csatornák egyidejű elsötétítésével érhetők el. Kiváló granularitást biztosít, és minimálisra csökkenti a két fényrendszer közötti interferenciát. Lehetővé teszi a nagyobb teljesítmény kezelését csatornánként.
Hátrányok:Bonyolultabb PCB kialakítás, potenciálisan magasabb alkatrészszám és költség.
Integrált IC megoldások:A kialakulóban lévő, magasan integrált illesztőprogram-IC-k több csatornát egyesítenek egyetlen chipben.
Szerkezet:Egyetlen IC tartalmazhat például 5 független kimeneti csatornát (CW, WW, R, G, B) vagy egy RGBW vezérlési logikára optimalizált kombinációt.
Ellenőrzés:Az MCU olyan protokollokon keresztül kommunikál az integrált illesztőprogram IC-vel, mint az I2C, SPI vagy szabadalmaztatott interfészek, és parancsokat küld a kívánt fényerőszinthez minden csatornához. Az IC belsőleg kezeli a komplex PWM generálást és az áramszabályozást.
Előnyök:Egyszerűsített PCB-elrendezés, potenciálisan csökkentett alkatrészszám és kártyaméret. Gyakran tartalmaz olyan fejlett funkciókat, mint a beépített -hővédelem, a hibaészlelés és a simább fényerő-görbék. Könnyebb firmware fejlesztés.
Hátrányok:Kevesebb rugalmasságot kínálhat a nagyon nagy-teljesítményű alkalmazásokhoz, mint a különálló osztott csatornás{1}}tervek. Egy adott IC kiválasztása bizonyos vezérlési funkciókat blokkolhat. A költség változhat.
Az ítélet:Miközben az integrált IC-k egyre nagyobb teret hódítanak, különösen a középkategóriás-és intelligens-termékeknél,a csúcskategóriás-kétszínű-színű paneles mélyvilágítás túlnyomórészt robusztus, osztott-csatorna-illesztőprogram-architektúrákra támaszkodika maximális rugalmasság, a független vezérlési hűség és az egyenletes panelvilágításhoz szükséges teljesítménykezelés érdekében. Az MCU vezetőként működik, értelmezi a felhasználói beviteli vagy automatizálási parancsokat, és precíz PWM jelekké alakítja át azokat minden egyes illesztőprogram-csatornához.
2. A fénykeverés alkímiája:A színeltérés elkerülése
A célszín eléréséhez – legyen szó akár specifikus CCT-ről, mint 4000K, vagy élénk RGB árnyalatról – az egyes LED-kibocsátások tökéletes keverésére van szükség. A színeltérés (a fénykibocsátás jelentősen eltér a céltól) és az egyenetlen fényfoltok (látható színelkülönülés vagy "foltok") kritikus hibák. Így küzdenek ellenük:
Precíziós binning (válogatás):Ez aaz első és legfontosabb védekezés.
A LED-ek, még ugyanabból a tételből is, enyhe eltéréseket mutatnak a színvilágukban (x,y színkoordináták) és az előremenő feszültségben. A gyártók aprólékosan tesztelik és rendkívül szűk tűréscsoportokba sorolják a LED-eket.
Hangolható fehér:A CW és WW LED-ek nem csak a fényerő miatt vannak összekapcsolva, hanem döntő fontosságúak specifikus színviláguk és CCT-jük miatt is. A szorosan összekapcsolt CW és WW LED-ek használata kiszámítható CCT keverést biztosít a teljes tartományban.
RGB:A piros, zöld és kék LED-ek szorosan össze vannak kötve a domináns hullámhossz és fényerő érdekében. Ez biztosítja, hogy azonos áramszinten hajtva a különböző lámpatestek ugyanazt a színárnyalatot adják.
Következmény:A rosszul beállított LED-ek használata lehetetlenné teszi az egységes színkeverést több lámpatest között, és eltérést okoz egyetlen lámpatesten belül.
Optikai mérnöki ismeretek:A fizikai elrendezés és a diffúzió a legfontosabb.
LED tömb elrendezés:A CW, WW, R, G és B LED-ek rendkívül optimalizált, gyakran véletlenszerű vagy szétszórt mintázatban vannak elrendezve a panel teljes felületén. Ez megakadályozza a hasonló színek csoportosulását, ami foltosodást okoz.
Több-rétegű diffúzió:Nem elegendő egyetlen diffúzort a LED-ekre helyezni.
Elsődleges optika (opcionális):Az egyes LED-chipeken lévő egyedi másodlagos optikák (például kis lencsék vagy reflektorok) segíthetik a kezdeti sugár formálását és a keverési folyamat elindítását.
Keverőkamra/távolság:Kritikus üres tér (vagy fényvezető lemez) van a LED-kártya és az elsődleges diffúzor között. Ez lehetővé teszi, hogy a különböző színű LED-ekből származó fotonok ugráljanak és keveredjenekelőttmegüti a diffúzort.
Diffúzor köteg:Általában 2-3 réteg speciális diffúzor anyagot használnak:
Mély textúrájú/strukturált diffúzorok:Ezek erősen szórják a fényt, megbontják a sugármintákat, és intenzív keverést kényszerítenek ki.
Kollimáló/holografikus diffúzorok:Segíthet szabályozni a sugár szögét, miközben elősegíti az egyenletességet.
Végső sima diffúzor:Vizuálisan zökkenőmentes, egységes felületi megjelenést biztosít.
Mikro-lencsetömbök (MLA):A fejlett panelek apró lencséket használhatnak, amelyek pontosan a LED-tömb fölé vannak igazítva, hogy optimálisan irányítsák a fényt a keverőkamrába/diffúzorokba.
Elektronikus kalibrálás és kompenzáció:A szoftver lezárja a hurkot.
Gyári kalibrálás:A csúcsminőségű{0}}készülékek mérik az egyes csatornák tényleges kimenetét (x, y, Y vagy spektrális adatok), és egyedi kalibrációs együtthatókat tárolnak az MCU-ban. Ez korrigálja a kisebb eltéréseket és a vezetői tűréseketszerelvényenként.
Hőkompenzáció:A LED színkimenete kissé eltolódik a hőmérséklet függvényében (különösen a kék és zöld). Az MCU firmware figyeli a hőmérsékletet (egy érzékelőn keresztül), és dinamikusan beállítja a PWM arányokat a cél színpont fenntartása érdekében.
Zárt{0}}hurkú visszajelzés (ritka, feltörekvő):Egyes ultra{0}}csúcskategóriás{1}}rendszerek apró színérzékelőket tartalmaznak magában a lámpatestben, amelyek folyamatosan mérik a kimeneti fényt, és valós időben{2}}adják vissza a korrekciókat az MCU-nak.
Speciális vezérlési algoritmusok:Az MCU nem csak statikus PWM-szinteket állít be. Összetett algoritmusokat használ a célszínek (pl. CCT, színárnyalat/telítettség vagy meghatározott xy koordináták) lefordításához az egyes csatornákhoz szükséges pontos PWM-értékekké, figyelembe véve a kalibrációs adatokat és a hőmérsékleteket. Ez biztosítja a kívánt szín pontos elérését.
3. Zökkenőmentes vegyes fény elérése
Ha hangolható fehéret és RGB-t keverünk egy kevert szín létrehozásához (pl. meleg fehér finom borostyán árnyalattal), az illesztőprogram topológiája és vezérlő algoritmusai valóban ragyognak:
Cél meghatározása:A felhasználó kiválasztja az alap fehér CCT-t (pl. 3000K) és a kívánt RGB árnyalatot (pl. borostyánsárga).
Algoritmus feldolgozás:Az MCU kiszámítja a szükséges intenzitásokat:
Meghatározza a CW és WW LED-ek PWM-arányát, hogy elérje a 3000K-t.
Meghatározza az R és G (és potenciálisan csökkentett B) LED-ek PWM-arányát, hogy borostyánsárgát hozzon létre.
Kiszámítja a végső kimenetetadditív keverésez a két fényspektrum. Ez magában foglalja az alapfehér intenzitásának enyhe csökkentését és a számított RGB intenzitás hozzáadását.
Driver végrehajtása:Az osztott{0}}csatorna-illesztőprogramok frissített PWM-jeleket kapnak mind az 5 csatornáról egyszerre.
Optikai keverés:A szétszórt LED-tömb és a kifinomult diffúzorok fizikailag keverik az összes aktív csatorna fényét egyetlen, egységes, kívánt színezett fehér fénysugárba. A precíziós binning biztosítja, hogy az RGB tömbből származó borostyánsárga szín kiszámíthatóan keveredjen a 3000K fehérrel.
Következtetés: A technológia szimfóniája
A fehér/RGB kétszínű{0}}paneles mélysugárzó varázsa nem egyetlen komponensben rejlik, hanem több fejlett technológia harmonikus integrációjában.Az osztott csatornás{0}}illesztőprogram-architektúrák biztosítják az alapvető független vezérlési útvonalakat. Az aprólékos LED binning képezi a színpontosság alapját. A több-rétegű optikai diffúziós rendszerek, a gondosan megtervezett LED-elrendezések és a keverőkamrák az egységesség fizikai motorja.Végül,kifinomult MCU firmware kalibrálással és hőkezeléssel intelligens vezetőként működik,a felhasználói vágyakat tökéletesen megvalósított megvilágításba fordítja. Ez a bonyolult szimfónia az, amely lehetővé teszi, hogy ezek a lámpatestek precíz funkcionális megvilágítást és lenyűgöző dinamikus színeket biztosítsanak, mindezt egy zökkenőmentes, egyenletes panelről, eltérésektől és egyenetlen foltoktól mentesen. A meghajtó IC-k erősebbé válásával és az optikai tudomány fejlődésével még nagyobb hűségre és vezérlésre számíthatunk a hibrid világítás jövőjében.
