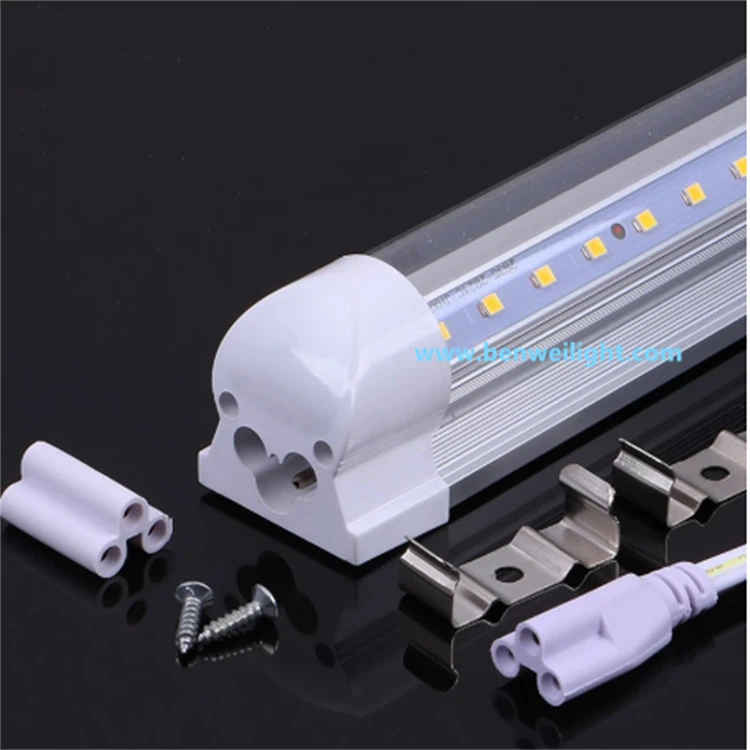

Thermal Mastery in Miniature: HogyanT5 integrált LED csövek(Ø16 mm) A hőelvezetési kihívások leküzdése 30,000+ órás élettartam elérése érdekében
A LED-meghajtók vékony T5-ös csövekbe (Ø16 mm) történő integrálása egy hőkezelési paradoxont teremt:nagy{0}}teljesítményű elektronika minimális felületű térben. A fejlett mérnöki megoldások azonban lehetővé teszik, hogy ezek a rendszerek megbízhatóan működjenek 85 fokos környezeti hőmérsékleten, miközben 30 000 órás élettartamot tartanak fenn. A gyártók így győzik le a "termikus szűk keresztmetszetet":
1. Anyaginnováció: túl a hagyományos PCB-ken
Kerámia szubsztrátumok
Alumínium-nitrid (AlN) kerámia:
Hővezetőképesség:180-200 W/mK(vs . 1-2 W/mK FR4 PCB-k esetén)
Nagy teljesítményű{0}}LED-chipekhez és illesztőprogram-IC-khez használják
Megakadályozza a 130 fokot meghaladó lokális hotspotokat (LED csomópont meghibásodási küszöbértéke)
Metal Core PCB (MCPCB)
Réteges szerkezet:
Réz áramköri réteg → dielektromos réteg → 1,5 mm-es alumínium alap
Thermal Vias: Vezetőképes epoxival (Φ0,3 mm) töltött lézeres-fúrt mikro-átmenetek függőlegesen hőátadják80 W/mK
Termikus interfész anyagok (TIM)
Szilikon{0}}alapú hézagkitöltők6-8 W/mKvezetőképesség
Fázis{0}}csere anyagok (PCM-ek), amelyek 45 fokban cseppfolyósodnak, hogy kitöltsék a mikroszkopikus légréseket
2. Geometriai hőút optimalizálása
"Thermal Spine" építészet
Központi alumínium sín:
Elsődleges hővezetékként működik (k=160 W/mK)
Termikus szalagon keresztül közvetlenül a meghajtó alkatrészekhez ragasztva
Illesztőprogram-szegmentáció
A kritikus összetevők 3 zónában vannak elosztva:
AC-DC egyenirányító (legmelegebb) a csövek végén
DC-DC konverter a felezőponton
LED-ek teljes hosszában
Megakadályozza a halmozott hőfelhalmozódást
3. Erőteljesítmény-elektronika mérséklése
Áttörések a járművezető-hatékonyság terén
| Összetevő | Hagyományos hatékonyság | Speciális megoldások |
|---|---|---|
| AC-DC egyenirányító | 82-85% | GaN FET-ek (92-95%) |
| DC-DC konverter | 88% | Nulla{0}}feszültség kapcsolás (94%) |
| Teljes veszteségek | 18-20 W (18 W-os csőben) | <6W |
Példa: A 18 W-os cső 94%-os hatékonyságú meghajtóval csak 1,08 W hőt termel, szemben a hagyományos kivitelekben. 3.6W
4. Érvényesítés és élettartam-modellezés
Gyorsított tesztelési protokoll
IEC 60068-2-14 Hősokk: -40 fok ↔ +85 fok (100 ciklus)
85 fok /85% relatív páratartalom nedves hő: 1000 óra
TM-21-11 Prediktív modellezés:
L70=t0 * e^(-(Tj-25 fok )/Q10)
Ahol:
Tj=Mért csomóponti hőmérséklet (általában<105°C)
Q10=2.0 (ipari gyorsulási tényező)
Eredmény: Mért Tj=103 fokon → Tervezett L70 élettartam=34,200 óra
Valódi-World Thermal Signatures
5. Korlátozások és meghibásodási küszöbök
Kritikus tervezési korlátok
Maximális környezet: 60 fok szabványos csövekhez; 85 fokhoz réz-maglap szükséges (+23% költség)
Csőhossz vs. teljesítmény:
| Hossz | Maximális biztonságos teljesítmény |
|---|---|
| 600 mm | 9W |
| 1200 mm | 18W |
| 1500 mm | 24W (hibrid hűtéssel) |
Domináns hibamódok
Az elektrolitkondenzátor kiszáradása-:
Enyhítés: Szilárdtest{0}}kondenzátorok (105 fokos névleges)
Forrasztóízület fáradtság:
Enyhítés: SAC305 forrasztóanyag Ag nanorészecskékkel
Következtetés: A miniatürizált megbízhatóság fizikája
A T5 integrált csövek termikus stabilitást biztosítanak:
Anyagtudomány: AlN kerámia/magas{0}}k TIM
Topológia optimalizálás: Szegmentált meghajtók + termikus gerinc
Veszteség minimalizálása: GaN{0}}alapú több mint 94%-ban hatékony illesztőprogramok
Ezek az újítások lehetővé teszik a csomópont hőmérsékletének megőrzését<105°C-below the critical 130°C degradation threshold-even in Ø16mm confines. For mission-critical applications (hospitals, cold storage), specify tubes with:
Kerámia aljzatok(nem szabványos MCPCB)
Junction temp jelentésekLM-80 tesztelésből
Leértékelési görbék for >50 fokos környezet
