TRIAC fényerőszabályozás: Teljes útmutató a LED-es világításvezérléshez
A világításvezérlés világában a TRIAC áramkörök a váltakozó áramú teljesítményszabályozás alapvető technológiájaként nőttek ki. Ezek a félvezető eszközök kiválóak a nagyfeszültségek kapcsolásában és a jelentős áramszintek szabályozásában a váltakozó áramú hullámforma mindkét felén, így különösen értékesek a fényerő-szabályozáshoz mind a lakossági, mind a kereskedelmi környezetben.
A TRIAC technológia megértése
A TRIAC, amely a Triode for Alternating Current rövidítése, hatékony teljesítményszabályozó kapcsolóként működik. Világítási rendszerekre alkalmazva általában „TRIAC dimming” néven ismert. Ez a technológia egy kapuelektródán keresztül működik, amely pozitív vagy negatív feszültség esetén aktiválódik, lehetővé téve az elektromos vezetés pontos szabályozását.
A TRIAC vezérlés legfontosabb előnyei
A TRIAC áramkörök elsődleges erőssége abban rejlik, hogy képesek kezelni a magas feszültséget, miközben csak minimális vezérlőáramot igényelnek. Ez kivételesen alkalmassá teszi őket különféle alkalmazásokhoz, beleértve:
Háztartási világítás tompítása
Ventilátor fordulatszám szabályozása
Kis motorvezérlés
Különféle AC kapcsolási forgatókönyvek
Sokoldalúságuk és megbízhatóságuk miatt a TRIAC vezérlők a mindennapi világításvezérlési igények népszerű választásává váltak.
TRIAC a modern LED alkalmazásokban
A LED-es világítási rendszerek esetében a TRIAC fényerőszabályozás fázisszabályozással szabályozza a fényintenzitást. Aktiválásakor a vezérlő csökkenti az áramvezetést, ami tompított megvilágítást eredményez. A speciális, szabályozható TRIAC-tápegységeket kifejezetten a triac fényerő-szabályozó kapcsolókkal való együttműködésre tervezték, alumínium burkolattal az optimális hőelvezetés érdekében.
A különböző teljesítményű (10 W, 25 W, 50 W, 75 W) tápegységek egyszerű vezérlést biztosítanak:
LED szalagos lámpák
A-szekrény világítása alatt
LED lámpatestek
Egyéb LED alkalmazások
Telepítés és kompatibilitás

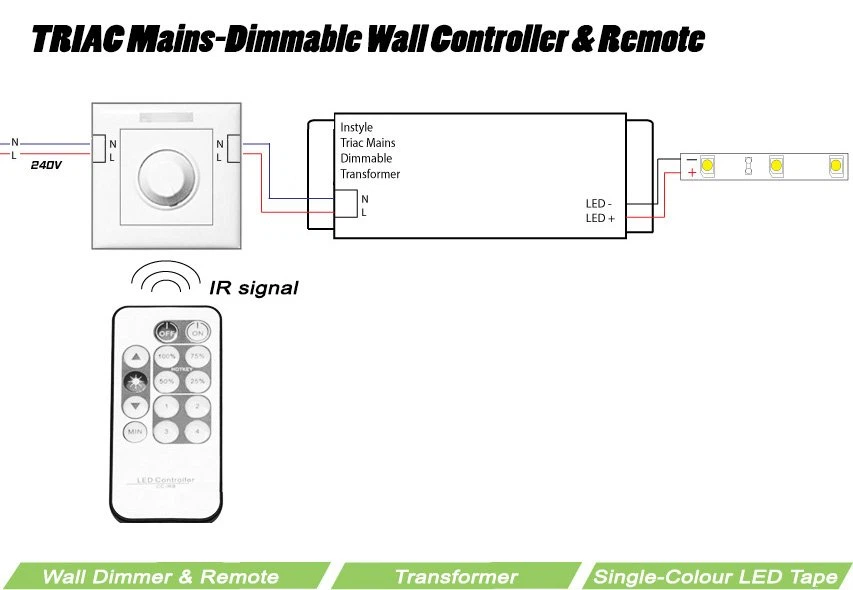

A TRIAC fényerő-szabályozók LED-meghajtókhoz történő csatlakoztatása gondos odafigyelést igényel. A leggyakoribb konfiguráció szabványos előremenő fázisú fényerő-szabályozót használ, amely TRIAC-ból és ellenállás-áramkörből áll. Az ellenállást egy potenciométer kezeli, míg egy RC áramkör szabályozza a TRIAC aktiválása előtti késleltetést (ezt tüzelési szögnek nevezik).
Kritikus kompatibilitási szempontok:
Élvonalbeli-dimmerek(TRIAC{0}}alapú) eredetileg izzólámpákhoz és halogénlámpákhoz tervezték
Hátsó{0}}élek fényerőszabályzói(MOSFET-ek vagy IGBT-k használatával) kifinomultabb vezérlést kínálnak alacsonyabb minimális terhelés mellett
Mindig ellenőrizze a kompatibilitást a fázis{0}}fényerőszabályzó LED-meghajtók és a fényerő-szabályozó kapcsolók között a telepítés előtt
Terminál konfigurálása és működése

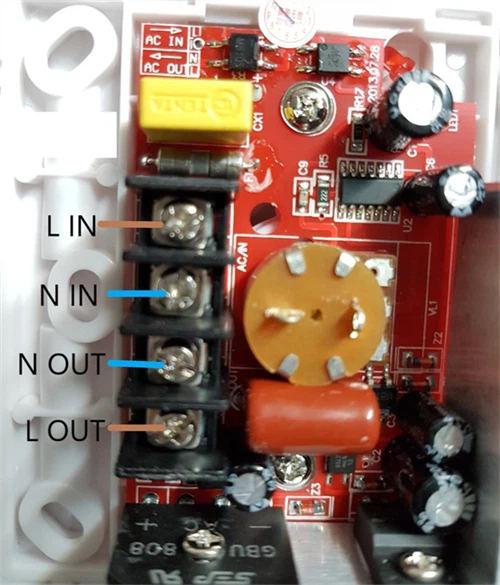

A TRIAC három terminállal rendelkezik: MT1, Gate és MT2. Ha inverz párhuzamos konfigurációban, egyetlen kapukapuval van bekötve, az áram mindkét irányban továbbítható az MT1 és MT2 kapcsok között, lehetővé téve a hatékony AC teljesítmény szabályozást.
Integráció modern rendszerekkel
A TRIAC technológia megőrzi relevanciáját a következőkkel való kiváló kompatibilitás révén:
Otthoni automatizálási rendszerek (Lutron, KNX)
Különféle világítási típusok, beleértve a LED szalagokat
Hálózati feszültségű alkalmazások (100-240 V AC)
A TRIAC tápegységekkel való optimális teljesítmény érdekében a python tápkábel használata javasolt, mivel ez megkönnyíti az egyenáramú érzékelők beszerelését váltakozó áramú{0}} tápellátású környezetben.
A tompítási görbék megértése
A fényerő-szabályozási görbe azt mutatja, hogy a dimmerek hogyan reagálnak a kimeneti feszültségre a vezérlőjel bemenetéhez viszonyítva. A LED-lámpák általában a vett bemenettel arányosan halványodnak el, lineáris összefüggésben, létrehozva az úgynevezett „elsötétítési görbét”.
Összehasonlítás: Vezető vs. Trailing Edge Dimmers
| Funkció | Belépőél | Kilépőél |
|---|---|---|
| Bonyolultság | Egyszerűbb, megfizethetőbb | Kifinomultabb, drágább |
| Terhelhetőség | Magasabb minimális terhelés | Alacsonyabb minimális terhelés |
| Alkalmazások | Általános célú, kevésbé gyakori a LED-es áramkörökben | Ideális alacsony{0}}teljesítményű világítási áramkörökhöz |
Gyakorlati alkalmazások
A TRIAC vezérlők hatékonyságot és tartósságot biztosítanak:
LED szalagokkal kompatibilis 120V AC 12/24V DC jelek csökkentése és egyenirányítása
Adatjelek értelmezése és utasítások lefordítása LED szalagokra
Többcélú világításvezérlés{0}}engedélyezése a különböző fénytípusoknál
Következtetés
A TRIAC fényszabályozás továbbra is létfontosságú technológia a világításvezérlési környezetben, megbízható teljesítményt és széles körű kompatibilitást kínálva. Akár lakossági világítási rendszereket, akár kereskedelmi létesítményeket tervez, a TRIAC alapelveinek ismerete biztosítja a fényerő-szabályozási megoldások optimális megvalósítását, amelyek egyensúlyban tartják a teljesítményt, a kompatibilitást és a költséghatékonyságot{1}}.
A professzionális alkalmazásokhoz az InStyle LED átfogó TRIAC vezérlési megoldásokat kínál, beleértve a 10- wattos TRIAC LED-meghajtókat és a 12V-os vagy 24V-os világítási rendszerek vezérlésére alkalmas egycsatornás vevőmodulokat.
