Gyakorlati útmutató a LED-szalagkábelekhez és tápegységekhez
Bár a vezetékek és a tápegységek nem feltétlenül a LED-szalagos világítás legcsodálatosabb elemei, minden sikeres telepítés kritikus alapját képezik. A megfelelő elektromos beállítás nemcsak az optimális teljesítményt, hanem a hosszú távú -megbízhatóságot és biztonságot is biztosítja.
Ez az útmutató világos, használható kifejezésekkel bontja le a LED-szalag tápellátásának és kábelezésének lényegét.
A LED tápegységek megértése
A tápegységek szerepe
A LED-szalagok alacsony -feszültségű egyenárammal (DC) - jellemzően 12 V-tal vagy 24 V-tal - működnek, míg a háztartási konnektorok nagy-feszültségű váltakozó áramot (AC) szolgáltatnak. A tápegység (más néven LED meghajtónak vagy transzformátornak) áthidalja ezt a rést azáltal, hogy a 230 V AC feszültséget stabil DC feszültséggé alakítja, amelyet a LED-ek biztonságosan használhatnak.
Ha megkísérli a LED-szalagokat közvetlenül a hálózatra csatlakoztatni, az azonnal tönkreteszi azokat. A tápegység védőközvetítőként működik, biztosítva, hogy a LED-ek tiszta, szabályozott áramot kapjanak.
A megfelelő feszültség kiválasztása
Mindig igazítsa a tápfeszültséget a LED-szalag követelményeihez. A 12 V-os tápegység 24 V-os szalaggal történő használata gyenge teljesítményt eredményez, míg a 24 V-os tápegység 12 V-os szalaghoz való csatlakoztatása tartósan károsítja a LED-eket.
A tápegység kapacitásának kiszámítása
A megfelelő tápegység méretének meghatározásához:
Számítsa ki az összteljesítményt: A szalag méterenkénti teljesítménye × teljes hossz
20% biztonsági ráhagyás hozzáadása: Teljes teljesítmény × 1,2
Válasszon azonos vagy nagyobb kapacitású tápegységet
Példa:
5 méter 9,6 W/m sáv=48W
20%-os pufferrel: 48W × 1.2=57.6W
Javasolt: 60W-os tápegység
Pro tipp:Soha ne kerekítse lefelé a tápegység kapacitásának kiválasztásakor. A maximális kapacitás 80%-án vagy ennél kisebb üzemelés meghosszabbítja az alkatrészek élettartamát és növeli a biztonságot.
Hatékonysági szempontok
A nagy-hatékonyságú tápegységek (85-95%-os hatásfok) több villamos energiát alakítanak át használható fénnyé, miközben kevesebb hőt termelnek. Ez csökkenti a működési költségeket és javítja a rendszer élettartamát.
A vezetékezés alapjai
Vezetékmérő kiválasztása
A huzalvastagság (AWG - American Wire Gauge-ben mérve) közvetlenül befolyásolja a teljesítményt. A vékonyabb vezetékeknek nagyobb az elektromos ellenállása, ami feszültségesést okoz a távolságban.
Általános irányelvek:
Rövid futások (3 m alatt): 18-20 AWG
Közepes futások (3-8 m): 16-18 AWG
Hosszú futások (8 m felett): 14-16 AWG
Ne feledje: Az alacsonyabb AWG számok vastagabb, kisebb ellenállású vezetékeket jeleznek.
Kábelezési konfigurációk
Sorozat vezetékezés
A szalagok végét-végét-egyetlen láncban köti össze
Alkalmas rövid távra (12 V esetén 3 m alatt, 24 V esetén 5 m alatt)
A feszültségesés hosszabb távon jelentőssé válik
Egyetlen hibapont az egész láncot érintheti

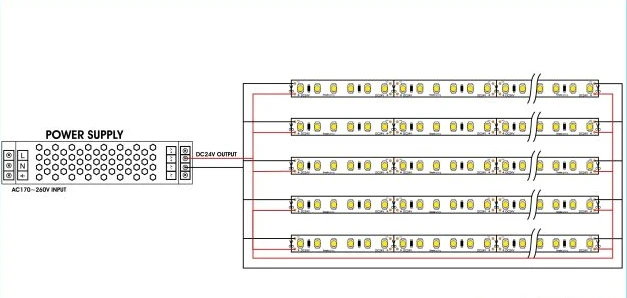

Párhuzamos bekötés
Minden szalagot közvetlenül csatlakoztat a tápegységhez
Egyenletes fényerőt tart fenn minden szakaszon
Megakadályozza, hogy az egyszeri meghibásodások más szalagokat érintsenek
Több huzalozást igényel, de kiváló teljesítményt nyújt
Több szalag csatlakoztatása
Maximális ajánlott futáshossz:
12V-os szalagok: 3-5 méter
24V-os szalagok: 5-10 méter
Hosszabb telepítés esetén:
Használjon párhuzamos vezetékeket a tápegységről
Használjon jelerősítőket RGB/RGBW rendszerekhez
Tápellátás mindkét végről a feszültségesés minimalizálása érdekében
Feszültségesés kezelése
A feszültségesés progresszív elsötétülésben nyilvánul meg a LED-szalag mentén, különösen hosszabb futás közben. Ez a vezetékek és a szalagáramkör természetes elektromos ellenállása miatt következik be.
Megelőzési stratégiák:
Válasszon 24 V-os rendszereket a hosszabb üzemidőhöz
A tápegységeket a telepítési pontokhoz közel helyezze el
Használjon megfelelő huzalmérőket
Végezzen párhuzamos huzalozási konfigurációkat
Power long single fut mindkét végéről
Biztonsági szempontok
Annak ellenére, hogy alacsony feszültségen üzemel, a megfelelő biztonsági gyakorlatok továbbra is elengedhetetlenek:
Áramkör védelem
Szereljen be olyan biztosítékokat vagy megszakítókat, amelyek névleges értéke valamivel meghaladja a rendszer áramfelvételét
Példa: 3A-es biztosíték 2,5A-es rendszerhez
Terheléskezelés
Tartsa fenn a 20%-os teljesítménypuffert
Ne láncoljon{0}}több csíkot egyetlen tápegységhez
Kapcsolatbiztonság
Használjon szigetelt csatlakozókat vagy megfelelő forrasztási technikákat
Biztosítsa az összes csatlakozást vibráció vagy elmozdulás ellen
Környezetvédelem
Használjon IP{0}}besorolású alkatrészeket nedves helyeken
Tartsa távol a vezetékeket hőforrásoktól
Zárja le a kültéri csatlakozásokat nedvesség ellen
Szabályozási megfelelőség
Minden hálózati feszültséggel végzett munkának meg kell felelnie a helyi elektromos előírásoknak
A hálózati csatlakoztatás érdekében forduljon szakképzett villanyszerelőhöz
Gyakori telepítési hibák
Feszültséghiba
Mindig ellenőrizze a szalag és a tápegység kompatibilitását
Alulméretezett tápegységek
Számítsa ki a teljes terhelést a biztonsági tartalékkal együtt
Nem megfelelő csatlakozások
Biztosítsa a szilárd mechanikai és elektromos csatlakozásokat
Tartsa be a helyes polaritást (+-tól +-ig, --től --ig)
Túlzott sorozathossz
Párhuzamos vezetékezést használjon a gyártó ajánlásait meghaladó futásokhoz
Nem megfelelő vezetékméretezés
Válassza ki a megfelelő mérőműszert a futási hosszhoz és az aktuális terheléshez
Kulcs elvitelek
Igazítsa a tápfeszültséget pontosan a LED-szalag követelményeihez
Számítsa ki a teljes teljesítményt, és adjon hozzá 20% biztonsági ráhagyást
Válassza ki a telepítéshez megfelelő vezetékmérőt
Előnyben részesítse a párhuzamos huzalozást több szalaghoz vagy hosszú futásokhoz
Végezzen megfelelő biztosítékot és áramkör-védelmet
Nedvességnek kitett helyeken használjon IP-besorolású alkatrészeket
Hálózati elektromos munkákkal kapcsolatban forduljon szakemberekhez
Ezen irányelvek betartásával olyan LED-es világítási rendszereket hozhat létre, amelyek egyenletes teljesítményt, hosszú élettartamot és professzionális -minőségi eredményeket biztosítanak.
Megjegyzés: Ez az információ általános útmutatást ad az alacsony feszültségű{0}}egyenáramú telepítésekhez. A megfelelőségi követelményekhez mindig olvassa el a gyártó specifikációit az adott alkatrészekre vonatkozóan, valamint a helyi elektromos előírásokat.
